Ecosonda Multihaz
HQ-400
El CHCNAV HQ-400 representa el salto definitivo de Galileo Instruments hacia la batimetría tridimensional de barrido completo. A diferencia de las ecosondas monohaz tradicionales que solo miden un punto directamente debajo del casco, este sistema multihaz (Multibeam) genera un abanico de cientos de haces acústicos simultáneos. Esto permite mapear el 100% del fondo de ríos, lagos y embalses en un solo paso, creando modelos digitales de elevación subacuática con una densidad y un nivel de detalle idénticos a los de un escáner LiDAR terrestre.

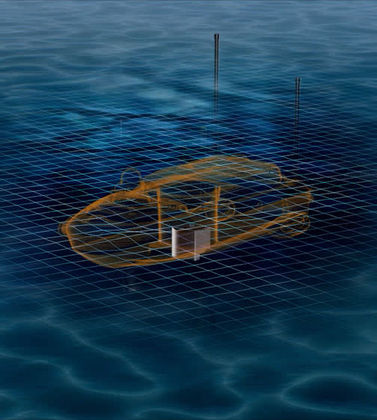

El gran argumento comercial de la HQ-400 es su arquitectura de integración absoluta en una sola unidad ligera. Históricamente, montar un sistema multihaz requería calibrar por separado el sonar, la antena GNSS, el sensor de movimiento (IMU) y la brújula, un proceso lento y propenso a errores geométricos. Al unificar todos estos sensores críticos de fábrica dentro de un mismo chasis compacto, CHCNAV elimina la necesidad de calibraciones complejas en campo, permitiendo instalaciones rápidas en embarcaciones pequeñas o drones de superficie (USV) con la garantía de una precisión milimétrica inmediata.
Aquí tienes la versión optimizada con las negrillas comerciales estratégicas, lista para que la copies y la pegues en la columna Rich Text de tu CMS de Wix para la CHCNAV HQ-400:
Copia y pega este formato en tu celda Rich Text:
La CHCNAV HQ-400 se consolida como un sistema de ecosonda multihaz (Multibeam) compacto y de alto rendimiento, desarrollado específicamente para la ejecución de estudios hidrográficos, batimétricos y cartografía subacuática de alta resolución. Este instrumento de vanguardia rompe con la complejidad tradicional al integrar el sonar de barrido, sensores de temperatura, sensores de actitud (IMU), posicionamiento GNSS y una brújula digital en una sola unidad física ultra-ligera.
Diseñada para maximizar la eficiencia en frentes de trabajo dinámicos, la HQ-400 es la solución ideal para la topografía tridimensional detallada de ríos, lagos, canales de navegación, mediciones críticas de volumen en depósitos de agua y auditorías de hidrometría. Su diseño unificado elimina los errores de desalineación por instalación y reduce drásticamente los tiempos de despliegue, ofreciendo una versatilidad operativa excepcional en cualquier tipo de embarcación.
Ventajas clave:
Tecnología Multihaz de Cobertura Total: Captura una franja completa del fondo acuático mediante múltiples haces simultáneos, garantizando un modelo 3D continuo sin dejar zonas ciegas entre las líneas de navegación.
Integración Todo en Uno Impecable: Sincroniza de fábrica todos los sensores de navegación, orientación e inerciales dentro de un mismo chasis, reduciendo el tiempo de instalación y calibración a solo minutos.
Precisión Dinámica Compensada: Sensores de actitud integrados que corrigen instantáneamente los efectos de cabeceo, alabeo y guiñada provocados por el oleaje, asegurando datos limpios en condiciones de agua complejas.
Optimización para Plataformas Autónomas (USV): Su chasis compacto y peso optimizado la hacen perfectamente compatible con embarcaciones tripuladas menores y drones marítimos avanzados como la serie APACHE.
Cubicación de Máxima Fidelidad: Capacidad de resolución espacial superior que permite calcular volúmenes de sedimentación y tasas de dragado con un rigor métrico de grado de auditoría civil.
Galería
Especificaciones
Sistema de Procesamiento y Medición Acústica (Ecosonda Multihaz)
Tipo de Instrumentación: Sistema de ecosonda multihaz (Multibeam Sonar System) de alta resolución.
Frecuencia Operativa Estándar: 400 kHz, calibrada para mapeo tridimensional detallado y discriminación de micro-relieves subacuáticos.
Rango de Lectura de Profundidad: Capacidad de perfilado batimétrico continuo desde 0.2 m hasta los 150 m de columna de agua.
Resolución y Precisión del Sonar: Definición espacial ultra-fina de 1 cm para la reconstrucción exacta de estructuras y fondos.
Georreferenciación, Inercial y Posicionamiento Integrado
Receptor GNSS de Alta Precisión: Sistema satelital integrado con una rigurosidad métrica estricta de 8 mm en Horizontal, asegurando la localización milimétrica de cada haz acústico.
Unidad de Medición Inercial (IMU): Sensor de actitud integrado para la compensación dinámica en tiempo real de los movimientos de cabeceo, alabeo y guiñada de la embarcación.
Sensor de Velocidad del Sonido (SVS): Soporte de integración opcional para el cálculo exacto de la refracción acústica en la columna de agua.
Compensación Térmica: Sensor de temperatura integrado de fábrica para el monitoreo y ajuste de las condiciones del entorno acuático.
Interfaz, Visualización y Sistema Operativo
Pantalla de Estado Integrada: Micro-panel OLED de 1.46 pulgadas con resolución nativa de 128 x 128 píxeles, diseñado para la verificación rápida de parámetros operativos.
Ecosistema de Software A Bordo: Operado bajo la estabilidad y velocidad de un núcleo Linux, garantizando un procesamiento de datos robusto y de alto rendimiento.
Rendimiento de Hardware y Conectividad
Arquitectura de Memoria Interna: Cuenta con 8 GB de almacenamiento de estado sólido para el registro seguro de los datos de barrido del sonar.
Interfaces de Comunicación de Alta Velocidad: Puerto de conectividad de datos Ethernet para la transmisión masiva de la nube de puntos y módulo inalámbrico Bluetooth® para configuraciones de servicio.
Especificaciones Físicas y Resistencia Ambiental
Diseño Ultra-Compacto de Dos Componentes: * Unidad de Sonar: Peso de 2.7 kg con dimensiones compactas de 125 mm × 125 mm × 130 mm.
Unidad de Cubierta: Peso de 0.5 kg con dimensiones de 125 mm × 125 mm × 42 mm.Blindaje Estructural de Grado Marino: Clasificación de protección IP67, que certifica una inmunidad total ante el polvo y resistencia absoluta a la inmersión temporal en entornos acuáticos hostiles.
Rango Térmico de Operación: Diseñado para funcionar de manera óptima en un espectro climático que va desde los -10°C hasta los 65°C.
